NUEVA fuente de alimentación original de la fuente de alimentación de Bitmain Antminer APW12 para L7 S19 S19 favorable
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Alta luz | FUENTE DE ALIMENTACIÓN APW12,Fuente de alimentación de Bitmain Antminer APW12 |
||
|---|---|---|---|
Descripción de producto

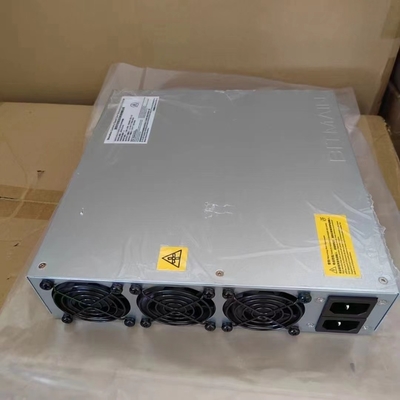

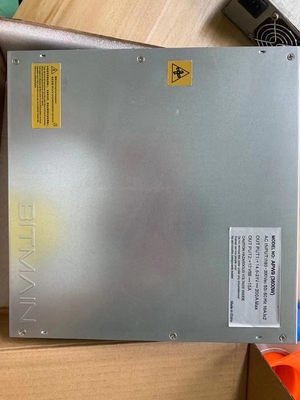

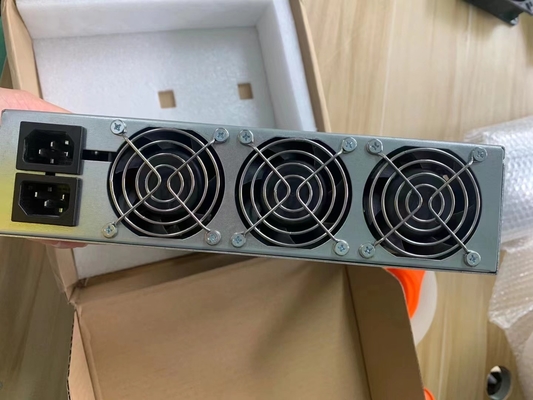

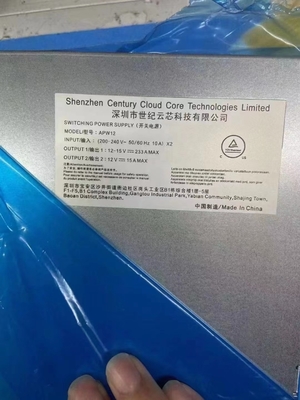

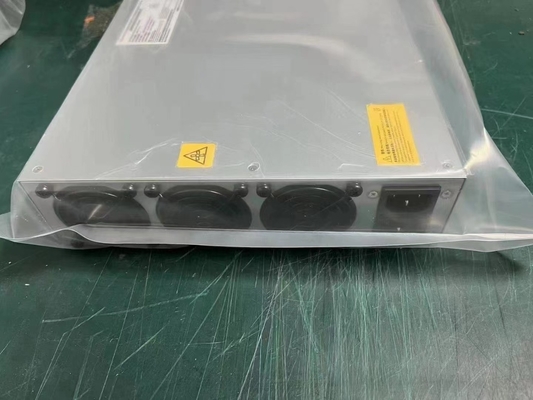

Fuente de alimentación original a estrenar de la fuente de alimentación de Bitmain Antminer APW12
GPW12 es una entrada dual del voltaje, eficacia alta, fuente de alimentación del factor de poder más elevado. La fuente de alimentación tiene protección del cortocircuito de la salida, salida sobre la protección actual, salida sobre la protección del voltaje, sobre la protección de la temperatura. La fuente de alimentación entera se diseña estrictamente de acuerdo con normas de seguridad, conforme a estándares de seguridad del equipo de la tecnología de la información, diseño de producto conforme al CE, requisitos de la certificación de la FCC.
Peso: 3.6Kg
Tamaño: 254*249*63m m
Especificaciones principales
| Energía de entrada máxima | Gama de voltaje entrado | Voltaje de salida | Corriente de salida | Regulación | Ondulación y ruido (máximo) |
| 3650W | 200V-240Vac | 12V-15V | 0- 233A | el ±1% | 200mVp-p |
| 11.5-12.5 | 0- 15A | el ±1% | 200mVp-p |
Requisito ambiental
| No | Artículos | Índice técnico | Unidad | Observación |
| 1 | Temperatura de funcionamiento | -20- +45 | ℃ | |
| 2 | Temperatura de la tienda | -40-+85 | ℃ | |
| 3 | Humedad | 0- el 90% | (sin condensación) | |
| 4 | Altitud | ≤2000 | m | |
| 5 | Cámara de enfriamiento | enfriamiento de aire forzado |
Especificación eléctrica
| 1 | Características eléctricas entradas | |||||
| No | Artículos | Índice técnico | Unidad | Observación | ||
| 1,1 | Gama normal del voltaje | 220 | VAC | |||
| 1,2 | Gama de voltaje entrado | 180- 264 | VAC | |||
| 1,3 | Avalancha actual (arranque en frio) | ≤50 | 220Vac,℃ 25 | |||
| 1,4 | Corriente máxima de la CA de la entrada | 20 | condición a carga plena | |||
| 1,5 | Factor de poder | ≥0.98 | condición a carga plena | |||
| 1,6 | Gama de frecuencia | 47-63 | Herzios | |||
| 2 | Características eléctricas de la salida | |||||
| No | Artículos | Índice técnico | Unidad | Observación | ||
| Vo1 | Vo2 | |||||
| 2,1 | Corriente de salida | 0- 233 | 0- 15 | |||
| 2,2 | Corriente clasificada | 233 | 15 | |||
| 2,3 | Gama del voltaje de salida | 12- 15 | 11.5-12.5 | V | ||
| 2,4 | Regulación de voltaje de salida | el ±1% | el ±1% | % | ||
| 2,5 | Regulación de la carga | el ±1% | el ±1% | % | ||
| 2,6 | Exactitud de la regulación de voltaje | el ±1% | el ±1% | % | ||
| 2,7 | Carga capacitiva | ≤5000 | ≤1000 | µF | ||
| 2,8 | Características de la intermodulación | el ±3% | el ±2% | % | ||
| 2,9 | Eficacia | el ≥95% | Eficacia máxima, ningunas fans | |||
| 2,10 | Ondulación y ruido | ≤200 | mVp-p |
1) Las medidas serán hechas con un osciloscopio con el ancho de banda 20MHz. 2) Las salidas serán puenteadas en el conector con un condensador de cerámica 0.1uF y un condensador electrolítico 10uF para simular el cargamento de sistema |
||
| 2,11 | Tiempo de subida del voltaje de salida de DC | ≤50 | ms | Los voltajes de salida subirán el from10% al 90% de su voltaje de salida | ||
| 2,12 | La salida de DC llega más allá en la vuelta encendido y apaga | el ±5% | ||||
|
2,13 |
Respuesta transitoria de la salida | Límite de tolerancia del voltaje | el ±5% | carga del 25% a del 50% y carga del 50% a del 75% | ||
| Tiempo de recuperación | △t≤500 | µS | ||||
| Tarifa de ciénaga | ≥0.5 | A/ΜS | ||||
| 2,14 | Coeficiente de temperatura | ±0.02 | %/℃ | |||
| 2,15 | Gama de potencia de salida | 0-3500 | 0-150 | W | ||
| 3 | Protección | |||||
| No | Artículos | Índice técnico | Unidad | Observación | ||
| Vo1 | Vo2 | |||||
| 3,1 | Salida sobre la protección del voltaje | 17-20 | 14- 17 | V | Recomienzo de la fuente de alimentación | |
| 3,2 | Salida sobre la protección actual |
≥270 Cierre de la fuente de alimentación en estado del cierre |
≥20 Recomienzo de la fuente de alimentación |
|||
| 3,3 | Protección del cortocircuito de la salida | Cierre de la fuente de alimentación en estado del cierre | Recomienzo de la fuente de alimentación | |||
| 3,4 | Protección de sobrecalentamiento | Recomienzo de la fuente de alimentación | ||||
Aislamiento
Tabla
| Entrada a hacer salir | DC500V 50MΩmin (en 25 grados C) |
| Entrado a FG | DC500V 50MΩmin (en 25 grados C) |
| Salida a FG | No aislado |
| Entrada a hacer salir | ≤10mA de 2000Vac 50Hz 1minute |
| Entrado a FG | ≤10mA de 2000Vac 50Hz 1minute |
| Salida a FG | No aislado |
Especialmente, también podemos proporcionar al tablero de control de Overclock sin la Comisión.
Mientras tanto, también podemos proporcionar la caja de la inmersión y el aceite de enfriamiento.
De todas formas, podríamos proporcionar el servicio todo en uno del diseño y del plazo.
Recepción para entrarnos en contacto con para más Detailes.
